基本特性

环氧型铝蜂窝复合胶为双组份胶粘剂，A组份由环氧树脂、增韧剂与填料组成，外观呈蓝色/灰白色流体，B组份为改性聚酰胺类固化剂，由促进剂、偶联剂等组成，琥珀色液体。

应用领域

该胶主要用于蜂窝板、防火板制品等的粘结,也可用于各类金属(铝、钢、铁、铜等)、木材、瓷片、抛光砖、石材、玻镁板、石膏板等装饰用复合粘结。本产品使用方便,适合于各方向刮涂，便于操作，固化完全后粘接强度高、胶块坚硬抗压性能好、固化不收缩、耐腐蚀、耐老化。

保存

是否怕冻：是

保存条件：室温下(建议:25度左右)，储存温度过高时，在取胶混合后反应速度快，操作时间短;温度过低粘度增厚，混胶和刮涂费力。

有效期：原包装下12个月

包装

桶装：25公斤(A组份)2桶 25 公斤(B组份)  也可按客户具体要求包装。

注意事项

1.配胶量不宜太多，以免因反应放热而导致加速固化，缩短适用期。

2.粘接时要绝对无水，被粘接面打毛可增加粘接强度，而被粘接金属面有环氧底漆可增加粘接。

预处理被粘合表面：被涂表面应该干燥，无油脂，无灰尘或其它污物。若金属表面涂有底漆或塑料表面有排放剂则应被清除;被粘表面经过打磨处理，在一些特殊的情况下可能还会用到环氧底漆或阳极氧化，粘合力会明显增加。

施工和粘结：按照质量比 A:B=2:1 各取适量胶液搅拌混合均匀(以A、B两种胶液颜色混合均匀为判断依据)，然后将搅拌均匀的胶体用刮刀在所需板材涂覆、刮平、抹平,施胶量为每平方米0.35-0.5KG。

混合后：在室温下,混合均匀胶液的可操作时间约40~60分钟，25℃初步固化的时间约6~7小时。如果温度较低则固化时间需加长。也可采用加温快速固化，一般在60℃条件下，1小时后即可基本固化。

清洗：未固化胶水可用特殊的清洗剂，如丙酮等清除，固化后的胶水只能用机械方法清除。

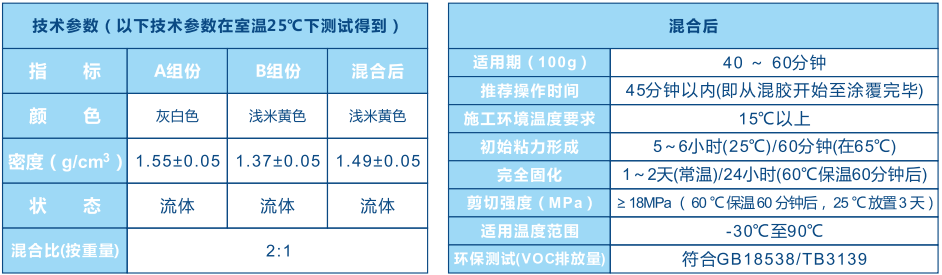

技术参数
